Sterownik znakowarki EK2-box

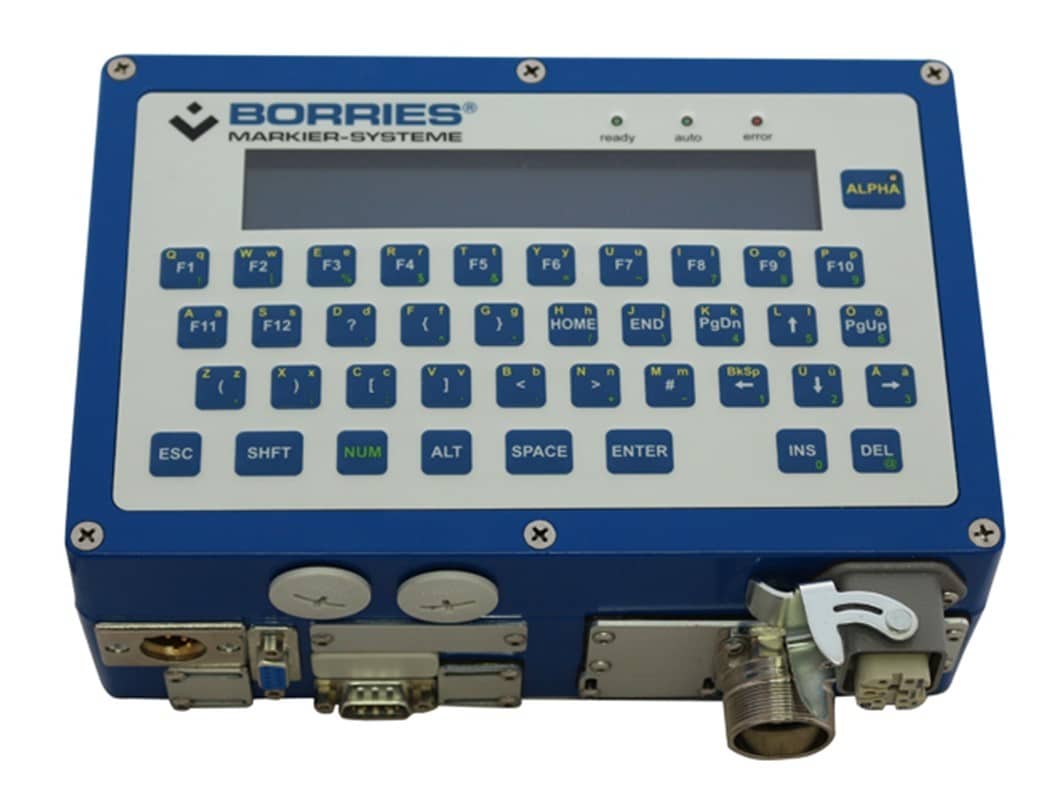

Sterownik znakowarek EK2-Box

Cechy charakterystyczne:

  • Uniwersalny 2-osiowy sterownik oznakowania w kompaktowej obudowie.
  • Kategoria ochrony IP53 – niezależnie od instalacji szafy sterowniczej.
  • Do sterowania jednostek model 312V,  313,314, 316 i 317.
  • Można używać głowic do znakowania scribe, rysika, DataMatrix i dot-peening.
  • Ze zintegrowaną klawiaturą membranową i wyświetlaczem z czterema liniami z przodu.
  • Program LDM-Macro-p: w trybie układu maksymalnie 10 układów z 40 polami na układ do 128 układów z 3 polami na układ lub w trybie drukarki do 400 pól. Alternatywnie PC-oprogramowanie VisuWin SE lub VisuWin Pro.

Obszar zastosowania:

Sterownik znakowania jest zintegrowany ze stacjami (oznakowania) z ręczną lub zautomatyzowaną obsługą przedmiotu obrabianego.

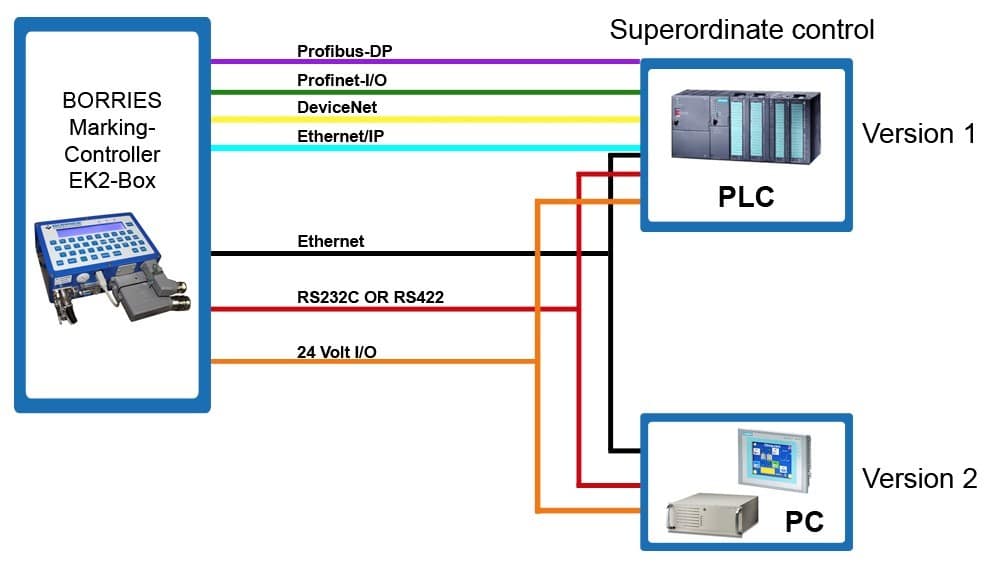

Wersja 1:

Sterownik znakowania można zintegrować z układem sterowania stacji wyższego poziomu i jest wyposażony w oprogramowanie LDM Makro. Wszystkie ustawienia parametrów można ustawić za pomocą klawiatury membranowej, za pośrednictwem komputera z systemem Windows®-PC dostarczonego przez klienta i dostarczonego oprogramowania ładowarki BORRIES Makro. Dzięki temu oprogramowaniu możliwe jest również testowanie i konfiguracja, w tym teach-in na pozycjach znakowania.



Wersja 2:

Projektowanie, zarządzanie i modyfikacja różnych obrazów znakowania odbywa się za pośrednictwem oddzielnego komputera z oprogramowaniem do znakowania VisuWin SE lub VisuWin Pro. Programy te są przygotowane do połączenia danych i dla techników z większymi uprawnieniami.



Wersja 3:

Jednostka znakująca i sterownik działają jako jednostka robocza wykonawcza. W tym przypadku dane dotyczące oznakowania są wprowadzane bezpośrednio do sterownika i przekazywane do jednostki znakowania.

Opcje:


  • Zmienne można odbierać dane o znakowaniu, na przykład za pomocą kodów kreskowych.
  • Proces znakowania można rozpocząć za pomocą nadrzędnego systemu sterowania.
  • Elektryczna głowica do znakowania.

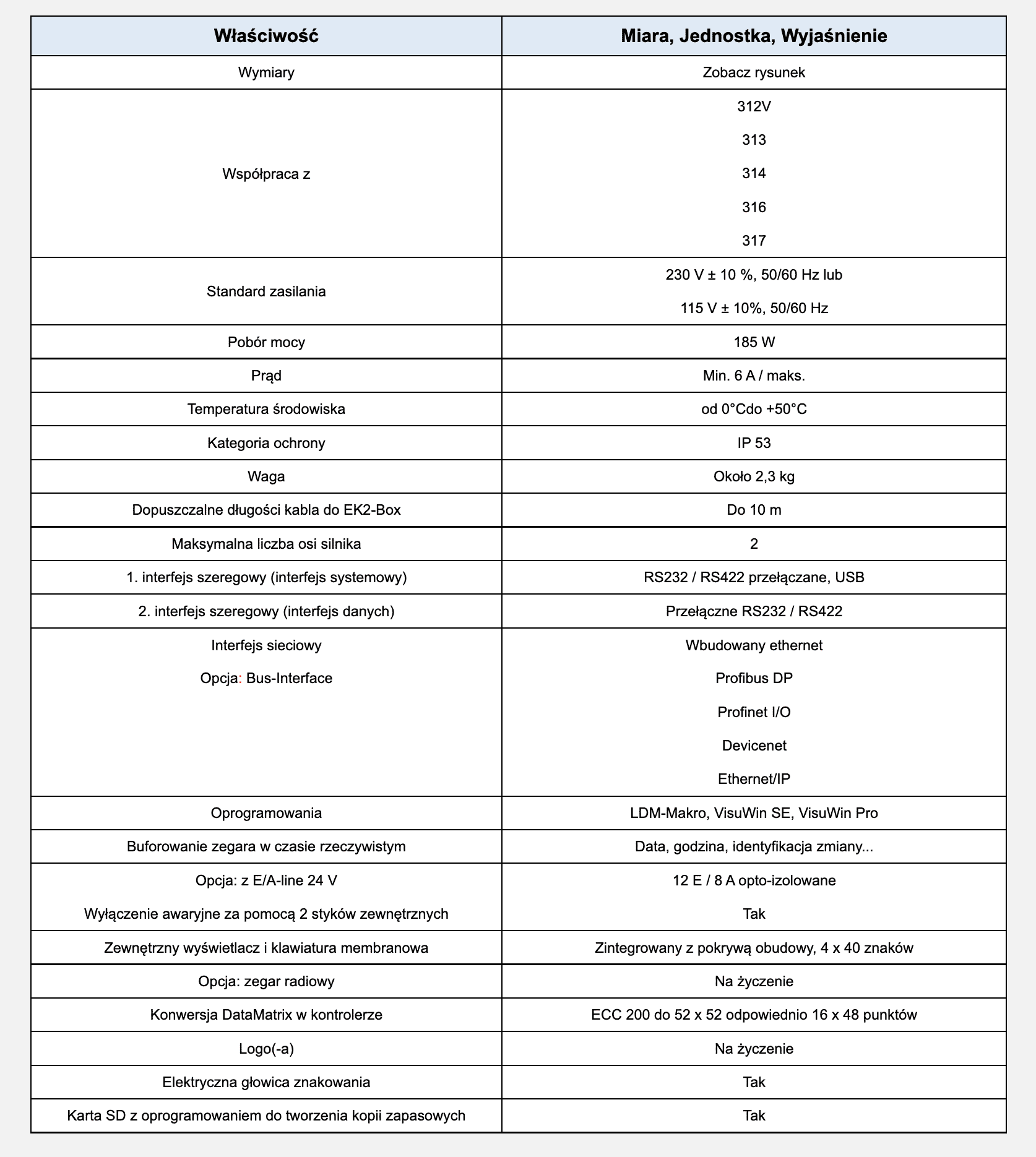

Dane techniczne:

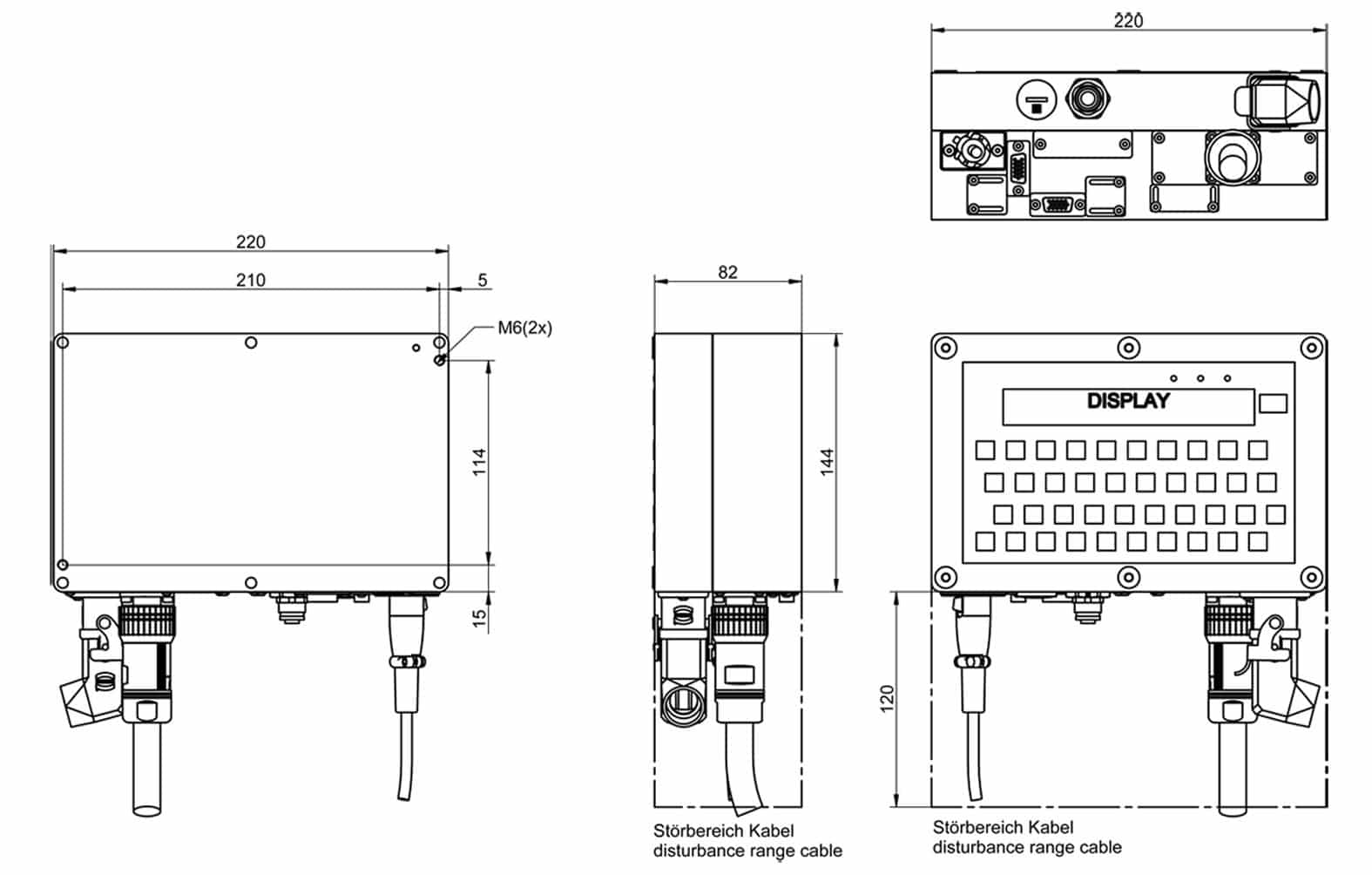

Rysunek EK2-Box

Szczegóły   techniczne mogą  ulec  zmianie.
