Przepychacze BM do obróbki kształtowej na CNC i maszyny konwencjonalne
Przepychacze BM do obróbki kształtowej na CNC i maszyny konwencjonalne
Nasze produkty:
- głowice przepychające

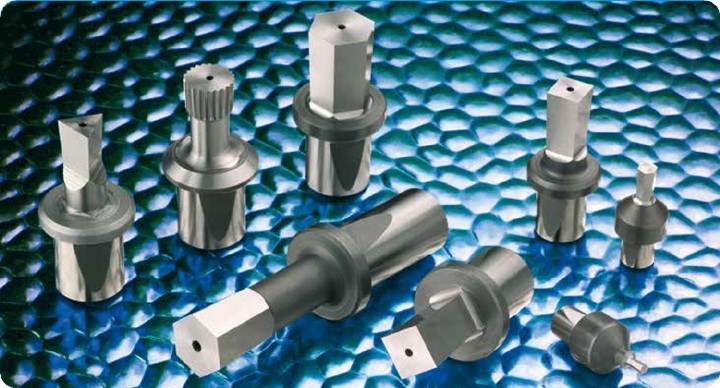

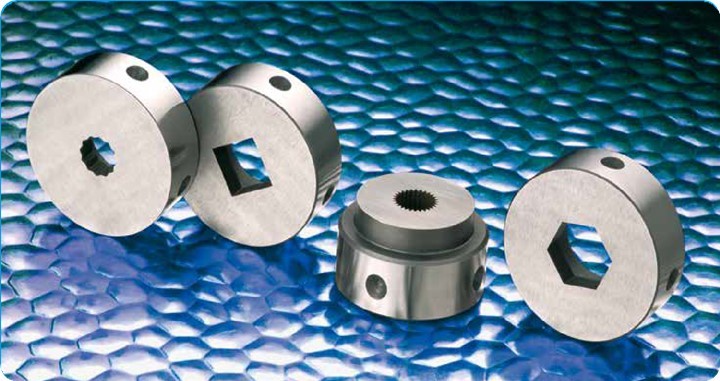

- przepychacze dla wycięć wielokątnych, dla profili zewnętrznych oraz profili specjalnych

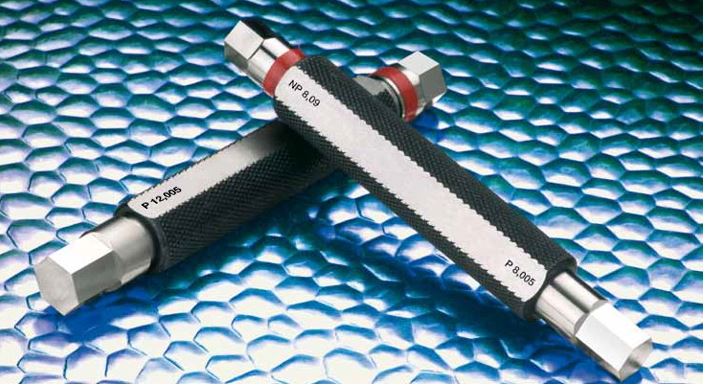

- sprawdziany kontrolne
- zatyczki do otworów wielokątnych
- tuleje redukcyjne
- chwyty
- zabieraki tokarskie
Poza standardowymi elementami przedstawionymi w katalogu, firma BM jest w stanie zapewnić realizację specyficznych wymagań technicznych klientów. Każdy nasz produkt jest poddawany właściwej obróbce termicznej, na żądanie również różnym rodzajom powlekania.
Do czego służą przepychacze
Jest to proste narzędzie w obsłudze służące do wywiercania regularnych lub nieregularnych kształtów wielokątów o ostrych bądź ukosowanych krawędziach. Narzędzie składa się z kilku komponentów wysokiej precyzji przeznaczonych do dokładnej obróbki. Standardowa dokładność pracy to 0,1mm.
Narzędzie te nie wymaga żadnych dodatkowych matryc, szablonów czy osprzętu. Wymienne końcówki dzięki specjalnemu ruchowi generowanemu przez głowicę umożliwiają obróbkę otworów lub czopów o różnych kształtach. Wszystko, co jest konieczne do pracy, to zamocować ten przyrząd na maszynie z odpowiednimi kształtami i realizować obróbkę.
Narzędzia te są dostępne w szerokiej gamie i mogą być stosowane na większości obrabiarek CNC jak i konwencjonalnych.
BRC – NOWOCZESNY SYSTEM PRZEPYCHANIA
Głowica przepychająca z kanałkiem do chłodziwa przechodzącym przez głowicę przepychającą
EWOLUCJA WYCHODZI OD ŚRODKA
Nowa głowica do przepychania Brighetti Meccanica BRC została opracowana z takim samym charakterem operacyjnym, jak podobna głowica do przepychania Brighetti Meccanica BM, z tą różnicą, że wewnątrz narzędzia wprowadzono modyfikacje, które umożliwiają transport chłodziwa i/lub sprężonego powietrza z tyłu trzpienia chwytowego w kierunku roboczej końcówki głowicy.
Płyn chłodzący wychodzi z przepychacza z dwóch różnych pozycji, a dokładniej:
- Z dwóch pochyłych otworów, umieszczonych na czole przepychacza, które umożliwiają natrysk chłodziwa i / lub sprężonego powietrza na całą wewnętrzną powierzchnię krawędzi tnącej dokładnie w miejscu, w którym odbywa się proces przepychania.
- Z dwóch bocznych otworów nachylonych pod kątem, umieszczonych na zwężeniu narzędzia z funkcją częściowego uwalniania ciśnienia płynu chłodzącego i/lub sprężonego powietrza.
Wśród wielu zalet stosowania głowicy przepychającej Brighetti Meccanica BRC najważniejsze są:
- krawędź tnąca przepychacza jest zachowana, zapewniając dłuższy czas trwania średniej żywotności przepychacza, z obiektywną oceną w zakresie od 15 do 22% większej trwałości krawędzi skrawającej w zależności od rodzaju przepychanego materiału;
- otwór wewnętrzny, za pomocą chłodziwa i/lub sprężonego powietrza, ma lepszy połysk powierzchni o chropowatości, która wynosi około Ra 0,5, dzięki czemu narost tępiący krawędź następuje znacznie później.
- zastosowanie głowicy przepychającej BRC jest zalecane dla wszystkich rodzajów materiałów, ale w szczególności dla:
- Tytan i stal nierdzewna, w których podczas obróbki występuje znaczny wzrost temperatury ze względu na wytrzymałość samych materiałów.
- Materiały o wysokiej zawartości magnezu, które ze względu na swoje właściwości samozapłonu mogą powodować pożar wewnątrz obrabiarki. W takich przypadkach zaleca się stosowanie sprężonego powietrza jako płynu chłodzącego.
- Szczególnie twarde materiały, w których wiór wykazuje trudności w oderwaniu się od ścian.
- Żeliwo, brąz i niektóre stopy aluminium, które wytwarzają wióry w formie pyłu.
- Inne stopy aluminium i tworzywa sztuczne, które wytwarzają wiór, który ma tendencję do “przyklejania się do przepychacza”.
Stosowanie chłodziwa można również zastąpić sprężonym powietrzem, przy użyciu złączki i podłączeniu rury Rilsan i/lub miedzianej bezpośrednio do tylnego trzpienia, która posiada gwint G1/8″; ten sam otwór można zamknąć za pomocą nasadki dostarczonej w celu zapobieżenia przepływowi chłodziwa i/lub sprężonego powietrza, dlatego głowica przepychająca Brighetti Meccanica BRC może być używana jak normalny BM z użyciem standardowego przepychacza.
